普通型室内产品技术方案

方案概述

本方案采用近端单元、数据处理单元及远端单元三级架构，通过网线/光电复合缆延伸基站信号，支持2G/3G/4G/5G多频段与NB-IoT物联传输，无新建传输资源需求，规避施工干扰。方案轻量化、即插即用，适配高协调难度场景，如深圳某小区地下停车场。

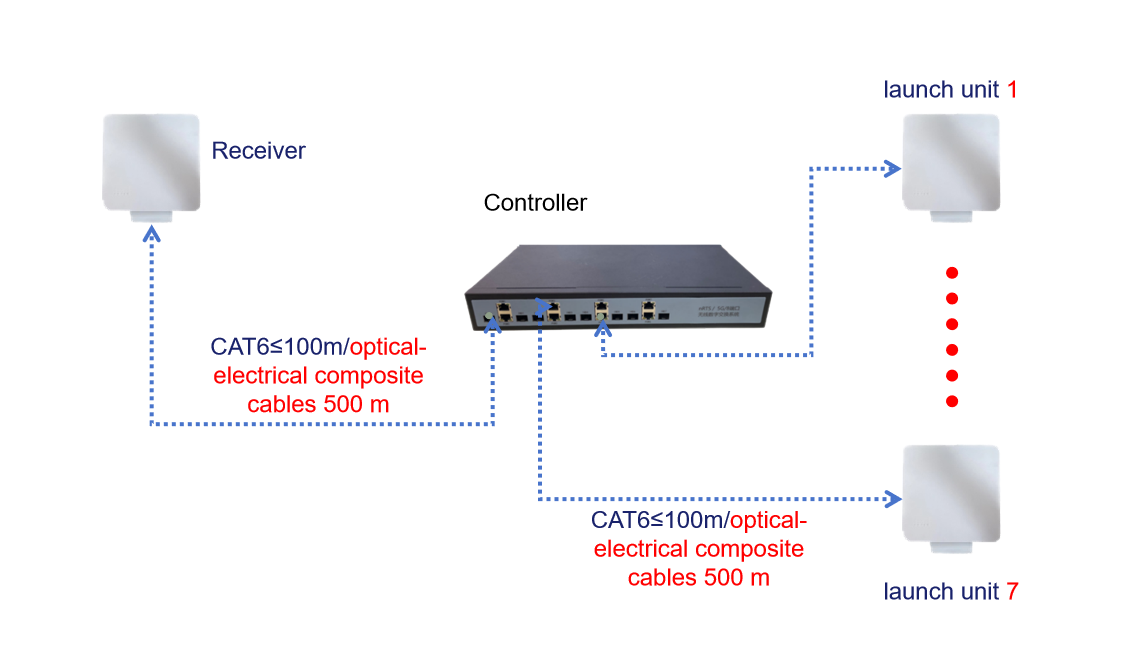

架构说明

• 近端单元：无线/有线耦合回传基站信号
• 数据处理单元：通过网线/光电复合缆实现近端和远端数据互连
• 远端单元：射频收发，实现信号覆盖

应用案例

广东深圳某小区地下室信号覆盖创新案例： 该地下室总面积1.8万㎡，负一层4G/5G信号缺失，但小区内无传输资源可用，新建传输会对小区园区地面进行破土施工，物业及居民反对，多次协调无果。 我们采用普通型4G室内覆盖系统，以“1近端单元+1数据处理单元+7远端单元”级联架构，通过CAT6网线（≤100米）实现免传输部署，规避施工协调难题。方案利用外墙接收单元直连铁塔信号源，避免干扰现网，施工即插即用，实现地下室全域RSRP≥-80dBm，语音及数据业务正常，并支持NB-IoT物联传输，为智慧社区改造预留扩展空间。
